涂布型抗静电承载带是电子元器件（如芯片、电阻、电容）封装运输的关键载体，其核心是通过在基材表面涂布抗静电涂层，实现防静电、耐磨、尺寸稳定等功能。

以下是其抗静电涂布型使用方法：

涂布型抗静电承载带生产工艺流程
涂布型抗静电承载带的生产需经过 “基材预处理→抗静电涂层制备→涂布→干燥固化→成型→后处理→检测→收卷包装”8 大核心环节，各环节环环相扣，直接影响产品性能。

1. 基材预处理：确保涂层附着力（关键前提）
基材是承载带的基础，常用材料为PET（聚对苯二甲酸乙二醇酯）、PP（聚丙烯）或 PC（聚碳酸酯）薄膜（厚度通常为 0.1-0.5mm，根据元器件尺寸选择）。预处理的目的是去除基材表面油污、杂质，提升表面粗糙度，增强涂层与基材的结合力。

具体步骤：
基材放卷：通过放卷机将成卷基材平稳释放，控制放卷张力（避免基材拉伸或褶皱）；
清洗：采用 “去离子水 + 弱碱性清洗剂” 超声清洗（或喷淋清洗），去除表面油污、粉尘；
干燥：经热风干燥箱（温度 40-60℃，风速 1-2m/s）烘干，确保基材表面含水率≤0.1%；
电晕处理（可选，针对 PET/PP 等低表面能基材）：通过高频高压电晕（电压 15-30kV，处理时间 0.5-1s）使基材表面产生极性基团，表面张力提升至 38-45mN/m（未处理仅 30-32mN/m），大幅增强涂层附着力。

2. 抗静电涂层制备：决定防静电性能（核心环节）
抗静电涂层需满足 “低表面电阻（10⁶-10⁹Ω，符合电子行业标准）、耐磨、与基材兼容性好” 的要求。

具体步骤：
配方混合：
抗静电涂布液：常用碳纳米管（CNT）、导电高分子（如 PEDOT:PSS），
树脂基体：选择热固性树脂（如环氧树脂、聚氨酯）或热塑性树脂（如丙烯酸树脂），提供涂层附着力和耐磨性；
溶剂：采用异丙醇、乙醇、去离子水等溶剂，一般使用异丙醇与去离子水混合作为开稀剂使用，常规开稀倍速为1:4-6（抗静电涂布液：混合溶剂）
分散搅拌：使用分散机搅拌 30-60min，确保导电剂均匀分散（无团聚，否则会导致表面电阻不均）；
过滤：通过 1-5μm 滤膜过滤，去除未分散的导电剂颗粒或杂质（避免涂布时划伤基材或产生涂层瑕疵）。

3. 涂布：控制涂层厚度与均匀性

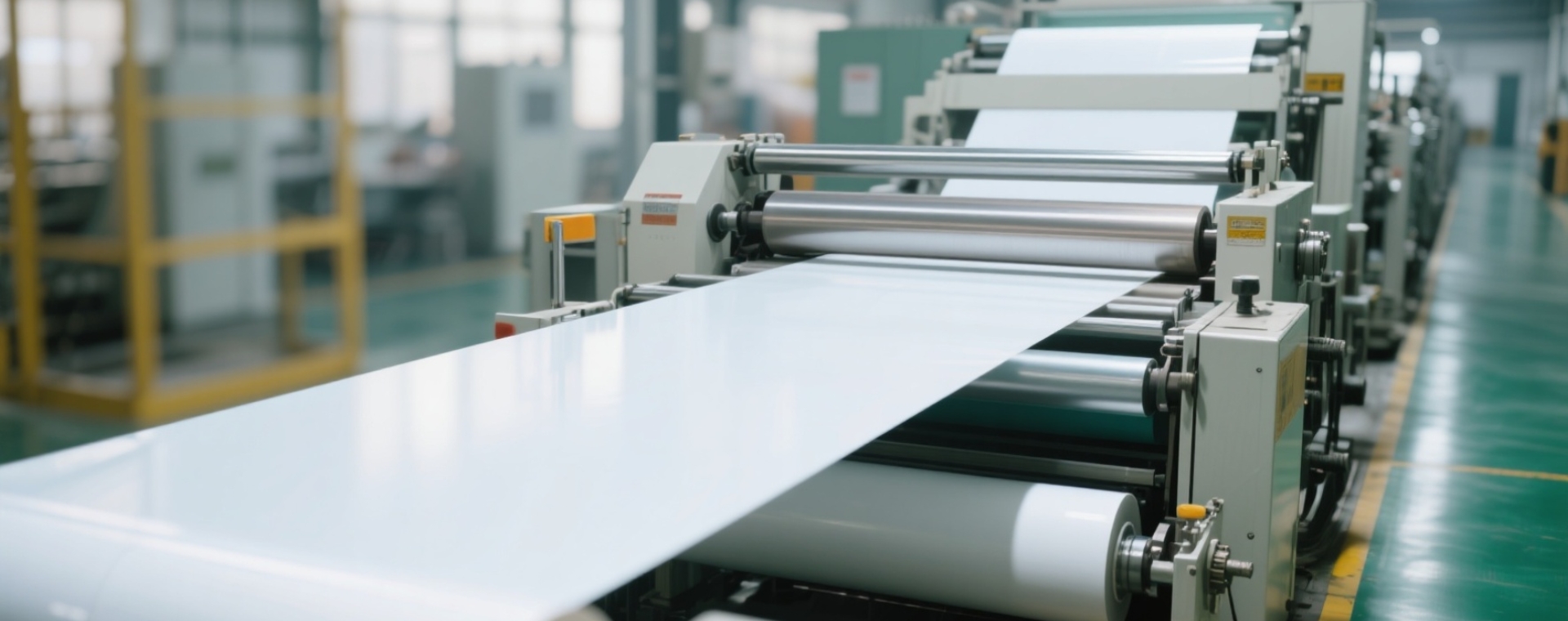

采用微凹版涂布或狭缝涂布（根据基材宽度和涂层精度选择），将抗静电涂层均匀涂覆在预处理后的基材表面，经干燥后得到抗静电基材。

4. 成型：加工成承载带凹槽结构（功能成型环节）
通过热压成型或冲压成型，在涂有抗静电涂层的基材上加工出用于放置电子元器件的凹槽（凹槽尺寸根据元器件规格定制，如 0402、0603 电阻对应不同凹槽宽度和深度）。

具体步骤：
模具预热：热压模具温度设定为 120-180℃（根据基材熔点调整，如 PET 熔点 250℃，模具温度需低于熔点 50-80℃，避免基材融化）；
成型压力与时间：压力 0.5-1.5MPa，保压时间 1-3s（压力不足会导致凹槽成型不完整，时间过长易导致基材变薄、强度下降）；
脱模：成型后通过脱模剂（或模具表面抛光）辅助脱模，避免基材粘连模具（导致凹槽变形）。
