塑料薄膜粘连、电子元件被击穿、无纺布飞花、印刷机卡纸……这些生产中的“静电病”，一瓶好的外涂型抗静电液就能解决，但90%的人都用错了方法！

一、为什么你的抗静电液“不管用”？

在工业现场，我们经常看到这样的场景：工人拿着一瓶抗静电液对着塑料件猛喷，表面湿漉漉的就堆在一边，结果第二天静电依然“噼里啪啦”。

问题出在哪？ 不是产品不行，而是把“涂布”做成了“洒水”。

外涂型抗静电液的核心原理，是在材料表面构建一层导电层。这个导电层可以是依靠吸收空气中水分的亲水膜，也可以是依靠材料自身导电的电子导电网络。如果只是简单喷湿，没有形成连续、均匀的导电层，电荷依然无处可逃。

二、外涂型抗静电液的“三大门派”

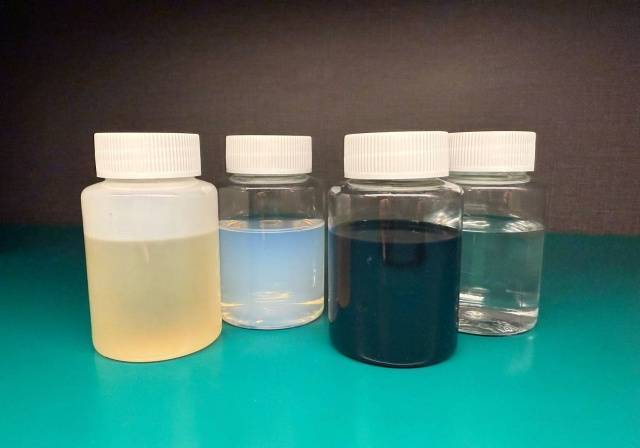

根据最新行业资料《抗静电剂的种类及应用》解析，外涂型抗静电液绝非只有一种，按导电机理可分为三大类：

1. 传统离子型——最普及的“吸湿派”

这是市面上最常见的类型，包括阳离子型（如季铵盐）、阴离子型和非离子型。

特点：依靠亲水基团吸收空气中水分，形成导电水膜

优势：成本低、透明性好、适用范围广

局限：对环境湿度依赖性强（相对湿度＜40%时效果骤降），耐擦拭性弱

2. 碳纳米管系列——不受湿度影响的“硬核派”

碳纳米管属于电子导电型抗静电液，通过形成三维导电网络实现抗静电效果。

特点：涂布后在材料内部构建稳定的导电网络通路，无需依赖水分

优势：极低添加量即可显著降低表面电阻，抗静电性能不受环境湿度影响，经反复弯折或长期使用后仍能保持稳定的导电效果

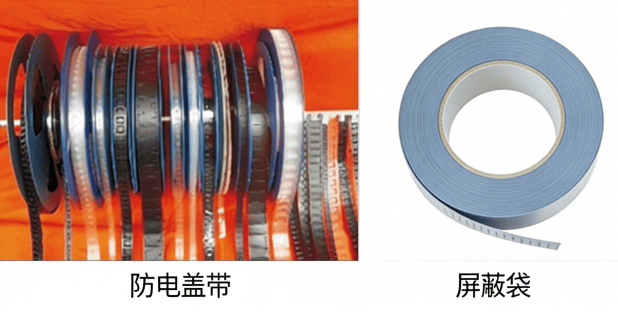

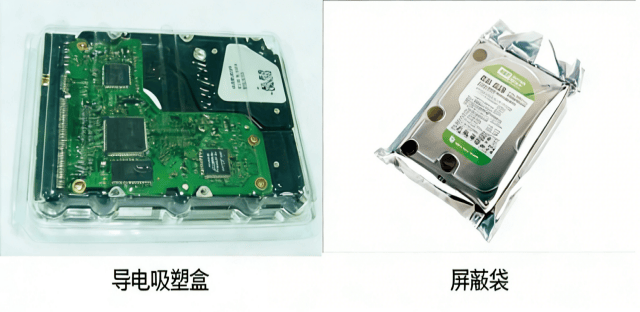

适用场景：对稳定性要求高的电子元器件包装、精密仪器防护

3. 聚噻吩系列——透明稳定的“高分子派”

聚噻吩属于高分子导电型抗静电液，通常采用水性配方。

特点：涂布后形成透明导电层，视觉上几乎不可见

优势：与复合抗静电剂共同作用时，不仅能大幅改善抗静电性能，且经化学试剂长时间接触后，仍能保持稳定的抗静电效果

适用场景：光学膜、显示屏保护、高端医疗器械包装

三、标准化使用方法：四步做出“专业级”效果

第一步：选对溶剂，别“乱点鸳鸯谱”

市售外涂型抗静电液多为浓缩液，需稀释后使用。

通用配比：通常用去离子水、乙醇或异丙醇稀释至0.5%~2.0%

关键提醒：对于不耐溶剂的塑料（如PS、ABS、PC），优先使用去离子水或高浓度酒精，避免用强溶剂腐蚀基材表面，导致“白化”或开裂

第二步：表面清洁——比涂布更重要

如果基材表面有油污、脱模剂、灰尘，抗静电液根本无法有效附着。

标准操作：用中性清洁剂或75%酒精擦拭待处理表面，确保无尘、无油、完全干燥

验证方法：用水测试润湿性，水膜均匀铺开且无收缩，说明表面清洁达标

第三步：涂布工艺——因“材”制宜

喷涂法：使用喷枪或精细喷雾罐，保持15-20cm距离，均匀喷涂至表面、润但不流淌。适用于地坪、设备外壳、大面积薄膜。

擦拭法：用无尘布蘸取工作液，单向均匀涂抹，避免反复来回擦。适用于小型设备、已安装台面。

刮刀涂布法：通过固定间隙的刮刀控制涂层厚度，匀速刮涂使液膜均匀平整，无堆积、无漏涂。适用于厚涂层基材、卷材预涂、高粘度抗静电液施工。

微凹版涂布法：采用微凹辊逆向转移涂液，涂层极薄且均匀致密，表面光洁无条纹。适用于光学薄膜、柔性电子、精密抗静电涂层等高端场景。

辊涂法：通过涂胶辊将工作液均匀转移至基材表面，压力稳定、走速均匀，涂层一致性好。适用于卷材连续生产、大面积平面基材。

第四步：干燥固化——静待“成膜”

自然干燥：室温放置10-30分钟，待溶剂/水分完全挥发，形成透明薄膜

加热干燥：120℃热风烘干，可缩短至3-5分钟

效果验证：干燥后用静电测试仪检测，表面电阻应降至10⁹～10¹⁰Ω以下

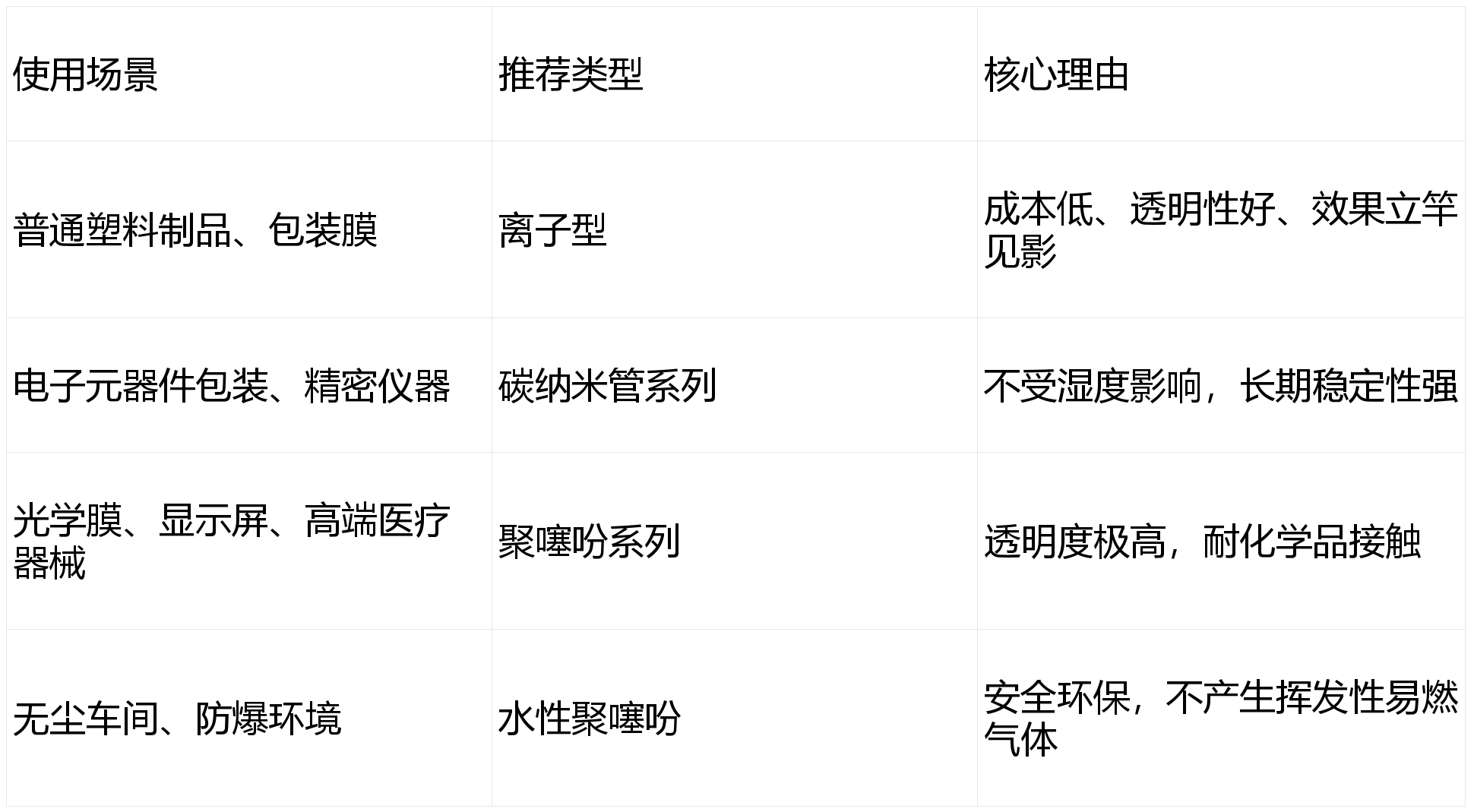

三、选型速查：你的场景该用哪一类？

五、避坑指南

别贪多：涂层不是越厚越好，均匀单分子层最佳，过厚反而易脱落、发黏

别混用：不同离子类型的抗静电液混用可能产生沉淀失效（如阳离子+阴离子）

别忽视环境：传统离子型在干燥地区（如北方冬季）效果打折，建议换用碳纳米管或聚噻吩

别忘复测：外涂型属“消耗品”，高频摩擦部位建议每1-3个月复测一次，必要时补涂

抗静电没有“万能药”，只有选对类型、用对方法，才能真正告别“电击惊魂”！
