在半导体产业中，静电放电（ESD）是导致器件失效的主要诱因之一。半导体芯片内部电路线宽已进入纳米级，微小的静电能量即可击穿氧化层，造成不可逆的损坏，因此包装环节的抗静电防护成为保障产品良率的核心环节。

一、静电对半导体的危害机制
静电对半导体的破坏主要通过两种形式：一是直接放电，当带静电的人体、设备与芯片直接接触时，瞬间产生的大电流会烧毁电路；二是感应放电，带电体靠近芯片时，会在器件内部形成电场，导致氧化层击穿或电荷积累，引发潜在故障。据行业数据统计，静电导致的半导体失效占总失效案例的 25%，且约 80% 的静电损伤发生在包装、运输和仓储环节。

二、抗静电包装材料选择标准
材料导电性能：需选用表面电阻值在 10⁶-10¹¹Ω 的抗静电材料，或体积电阻值在 10⁷-10¹²Ω 的静电耗散材料，避免使用普通塑料（电阻值＞10¹⁴Ω）。常见材料包括抗静电聚乙烯（PE）、导电聚苯乙烯（PS）及添加碳黑或金属纤维的复合包装材料。
屏蔽性能要求：对于敏感芯片，需采用法拉第笼结构的屏蔽包装，内层为抗静电材料，外层为金属化薄膜，可有效阻挡外部静电场干扰，屏蔽效能应符合 Mil-STD-1344A 标准。
环境适应性：材料需在 - 40℃至 85℃温度范围内保持稳定的抗静电性能，且耐湿度变化，避免因环境干燥导致静电积累加剧。


三、包装结构与防护设计要点

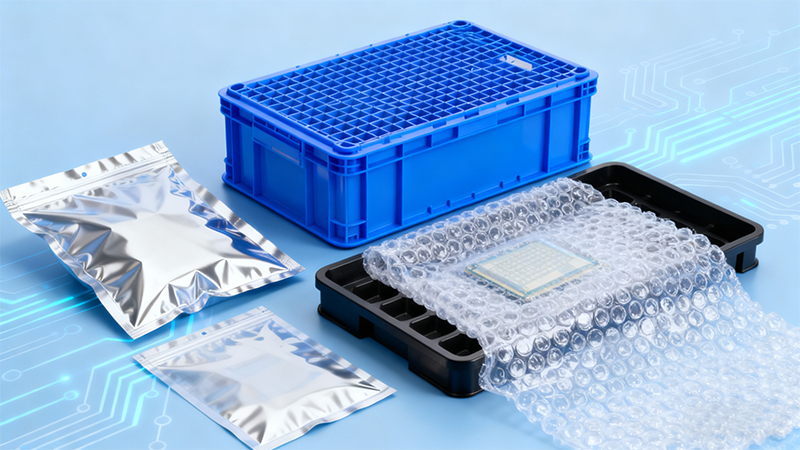

分层防护体系：采用 “芯片级 - 托盘级 - 箱级” 三级防护。芯片级使用抗静电载带（如 ESD 纸带、导电塑料载带）；托盘级采用导电或静电耗散托盘，底部加装防滑导电垫；箱级使用导电瓦楞纸箱，内衬防静电屏蔽袋。
接地设计：所有包装组件需具备可靠的接地路径，例如在托盘边缘设置金属接地扣，确保堆叠时各层可通过接地线连接至车间接地系统，接地电阻需小于 10Ω。
密封与隔离：包装需完全密封，防止外界灰尘、湿度变化影响抗静电性能，同时在包装内部放置防静电干燥剂，控制相对湿度在 30%-50% 之间。

四、操作规范与检测维护
人员操作要求：操作人员需穿戴防静电服、防静电手环（接地电阻 1MΩ-10MΩ）及防静电鞋，进入包装区域前需通过静电检测门，确保人体静电电压＜100V。
环境控制：包装车间需配备离子风机，消除空气中的静电，保持环境静电电压＜50V；地面采用导电地板，墙面使用防静电涂料，整体接地电阻＜1Ω。
定期检测：每周对包装材料进行表面电阻测试，每月检测接地系统的可靠性，每季度校准离子风机、静电检测设备等，确保所有防护措施符合 ANSI/ESD S20.20 标准。
通过构建 “材料 - 结构 - 操作 - 检测” 全流程的抗静电防护体系，可将半导体包装环节的静电损伤率控制在 0.1% 以下，为半导体器件的质量与可靠性提供关键保障。
